Celda de interruptores en conjuntos de baja tensión de modelo GGD
- Dispone diferentes números de ranuras de disipación de calor en los extremos superior e inferior del gabinete ,que considera completamente el problema de la disipación de calor.
- Se se aprovecha de la forma de gabinete universal y de alto coeficiente universal.
- Se aprovecha del método de relación de la sección dorada para diseñar la presencia del gabinete y las medidas de divdir cada una de las partes del mismo, el gabinete entero es hermoso y generoso.
- El nivel de protección del gabinete es IP30, el usuario también puede elegir entre IP20 e IP40 de acuerdo con los requisitos del entorno.
- La puerta se conecta con el marco mediante una bisagra móvil, que es conveniente para la instalación y el desmontaje.
- Para Algunos aparatos eléctricos pueden operarlos bajo la puerta cerrada, que facilitará el mantenimiento.
- Sirve para los usuarios de energía tales como plantas de energía, subestaciones, empresas industriales y mineras, etc., se pueden usarlos para la conversión de energía, distribución y control de equipos de iluminación y distribución.
Detalles del producto
Descargar archivo
-

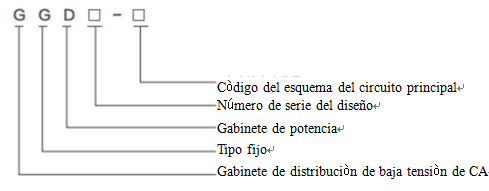

Modelo de producto
-
Características del producto
- Dispone diferentes números de ranuras de disipación de calor en los extremos superior e inferior del gabinete ,que considera completamente el problema de la disipación de calor.
- Se se aprovecha de la forma de gabinete universal y de alto coeficiente universal.
- Se aprovecha del método de relación de la sección dorada para diseñar la presencia del gabinete y las medidas de divdir cada una de las partes del mismo, el gabinete entero es hermoso y generoso.
- El nivel de protección del gabinete es IP30, el usuario también puede elegir entre IP20 e IP40 de acuerdo con los requisitos del entorno.
- La puerta se conecta con el marco mediante una bisagra móvil, que es conveniente para la instalación y el desmontaje.
- Para Algunos aparatos eléctricos pueden operarlos bajo la puerta cerrada, que facilitará el mantenimiento.
-
Condiciones de uso
- Temperatura ambiente: Temperatura ambiente máxima: +40℃ temperatura mínima: -15℃
- Temperatura ambiente del entorno: valor diario en promedio ≤ 95%,valor mensual en promedio ≤ 90%;
- Altitud: no superior 1000m
- La intensidad del terremoto no supera a los 8 grados.
-
Parámetros tecnicos
Modelo
Tensión nominal
（V）
Corriente nominal
（A）
Corriente nominal de separación de cortocircuito (kA)
Corriente nominal soportada de corta duración (kA / 1s)
corriente soportada de pico nominal (kA)
GGD1
380
A
1000
15
15
30
B
600(630)
C
400
GGD2
380
A
1500(1600)
30
30
63
B
1000
C
600
GGD3
380
A
3150
50
50
105
B
2500
C
2000
GGD4
380
A
4000
80
80
176
