Celda de interruptores de alta tensión cerrado con blindaje metálico y tipo fijo de caja XGN15-12
- Para cada módulo de unidad puede combinar o extenderlos como lo que desea, sin necesidad de inflar y desinflar el aire, siendo fácil pa ra el diseño de combinación y medición de alta tensión.
- Para la barra colectora de extensión se aprovecha del conector de caucho de silicona enchufable, lo es completamente aislado y totalmente blindado para garantizar la fiabilidad de conducción eléctrica.
- Se utiliza el enchufe frontal para una fácil instalación del cable.
- Es desmontable al realizar el mantenimiento, rápido por recuperarlo y fácil de instalarlo .
- Se aprovecha en cuya superficie de un nuevo tipo de material semiconductor como capa de protección, que no se ve afectada por la humedad, la condensación, el polvo, la suciedad y entre otros.
- Esta celda sirve adecuadamente para sistemas eléctricos AC 50HZ, 12KV, utilizada para la distribución de áreas residenciales urbanas, pequeñas subestaciones secundarias, pequeñas estaciones de aperturas y cierres, empresas industriales y mineras, edificios de gran altura, barrios residenciales, hospitales, estadios, parques y otros sistemas de distribución de energía. Y subestación tipo caja.
Detalles del producto
Descargar archivo
-

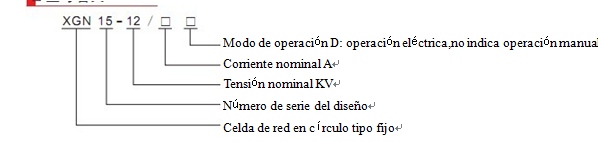

Modelo de producto
-
-
Características del producto
- Para cada módulo de unidad puede combinar o extenderlos como lo que desea, sin necesidad de inflar y desinflar el aire, siendo fácil pa ra el diseño de combinación y medición de alta tensión.
- Para la barra colectora de extensión se aprovecha del conector de caucho de silicona enchufable, lo es completamente aislado y totalmente blindado para garantizar la fiabilidad de conducción eléctrica.
- Se utiliza el enchufe frontal para una fácil instalación del cable.
- Es desmontable al realizar el mantenimiento, rápido por recuperarlo y fácil de instalarlo .
- Se aprovecha en cuya superficie de un nuevo tipo de material semiconductor como capa de protección, que no se ve afectada por la humedad, la condensación, el polvo, la suciedad y entre otros.
-
Condiciones de uso
- Altitud: ≤1000 m;
- Temperatura ambiente del entorno: +45 ° C ~ -5 ° C;
- Humedad relativa del entorno: valor diario en promedio ≤ 95%,valor mensual en promedio ≤ 90%;
- No hay polvo, humo, gases corrosivos o inflamables, vapor de agua o sal en el entorno;
- NLa intensidad sísmica no supera a los 8 grados.
- Nota: Cuando lascondiciones ambientales de uso son excesos de las condiciones citadas, consulte con el fabricante.
-
Parámetros tecnicos
No
Nombre
Unidad
Parámetros tecnicos
Celda de interruptorres de carga
Celda eléctrica combinada con interruptores-fusibles
1
Voltaje nominal
kV
12
2
Frecuencia nominal
Hz
50
3
Corriente nominal
A
630
125(máximo)
4
Nivel de aislamiento nominal
Tensión soportada de frecuencia de energía de corta duración 1min
kV
42
Tensión nominal soportada por impulso de rayos
kV
75
5
Corriente nominal de cortocircuito
kA
31.5
6
Corriente nominal de cierre de cortocircuito
kA
50
80
7
Corriente nominal soportada de corto tiempo y cuya duración.
kA/s
20/3
8
Pico nominal de corriente de resistencia
kA
50
9
Transferencia de corriente
A
1700
10
Nivel de protección
IP3X/IP4X
