Subestación prefabricada (transformador con caja europea).
- Se puede seleccionar de manera flexible los colores del gabinete para coordinarlo con el ambiente circundante, mientras para la carcasa puede estar hecha de materiales como SMC, placa de acero inoxidable, placa compuesta, etc.satisfaciendo varios requisitos de personalización.
- La base de la subestación está hecha de acero de perfil galvanizado o cemento, tiene una fuerte resistencia a la corrosión.
- Aprovecha de una estructura de doble capa en la cubierta superior del gabinete, tiene un buen aislamiento térmico,con buenos efectos de protección contra la radiación y buena ventilación.
- Está equipada en la parte superior de la cámara de transformadores con un dispositivo de escape de aire automático para ajustar la temperatura interior.
- Sirve para lugares sin riesgo de incendio, riesgo de explosión, libre de contaminación grave, corrosión química y vibración severa.Lo utiliza ampliamente en lugares de suministro de energía al aire libre tales como las ciudades, barrios residenciales, hoteles, hospitales, fábricas, minas, aeropuertos, ferrocarriles y desembarcaderos.
Detalles del producto
Descargar archivo
-

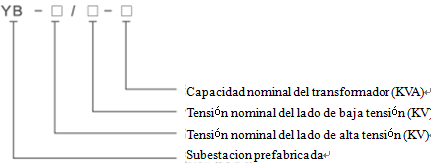

Modelo de producto -
-
-
-
Características del producto
- Se puede seleccionar de manera flexible los colores del gabinete para coordinarlo con el ambiente circundante, mientras para la carcasa puede estar hecha de materiales como SMC, placa de acero inoxidable, placa compuesta, etc.satisfaciendo varios requisitos de personalización.
- La base de la subestación está hecha de acero de perfil galvanizado o cemento, tiene una fuerte resistencia a la corrosión.
- Aprovecha de una estructura de doble capa en la cubierta superior del gabinete, tiene un buen aislamiento térmico,con buenos efectos de protección contra la radiación y buena ventilación.
- Está equipada en la parte superior de la cámara de transformadores con un dispositivo de escape de aire automático para ajustar la temperatura interior.
-
Condiciones de uso
- Altitud: ≤1000m
- Velocidad del viento: ≤35m / S (no más de 700pa)
- Temperatura ambiente: temperatura máxima +40 ° C, temperatura mínima -35 ° C
- Humedad relativa: el promedio diario no superior a 90%, el valo mensual en promedio no superior a 95%
- Antisismo: la aceleración horizontal no superior 0.4m / s2
- La aceleración vertical no superior a 0.15m / s2
- Inclinación del lugar de instalación: no superior 3 °
- Si se exceden de las condiciones citadas, puede hablar con nuestra empresa.
-
Parámetros tecnicos -
Proyecto
Unidad
Parámetros tecnicos
Lado de alta tensión
Voltaje nominal
kV
12
Nivel de aislamiento nominal
Tensión soportada de frecuencia de energía de corta duración 1min
kV
42
Tensión soportada por impacto de relámpago
kV
75
Potencia nominal
Hz
50
Corriente nominal de barra colectora
A
630
Corriente nominal soportada de corta duración (4S)
kA
20
corriente soportada de pico nominal
kA
50
Corriente nominal de cierre de cortocircuito
kA
50
Lado de baja tensión
Tensión nominal del circuito principal
V
380（400）
Tensión nominal del circuito auxiliar
V
220（230），380（400）
Frecuencia nominal
Hz
50
Tensión nominal de aislamiento
V
660
Corriente nominal de barra principal
A
≤4000
Corriente nominal soportada de corta duración de barra colectora (1 s)
kA
15,30
Corriente nominal soportada de pico de barra colectora
kA
30, 63
Tensión de prueba de frecuencia industrial
(1min)
V
2500
V
1760
Nivel de protección
