Transformador combinado (transformador de caja tipo USA)
- De pequeño tamaño, con estructura justa,la superficie ocupada sólo de 1/3 ~ 1/5 de la ocupada por transformador nacional con la caja europea y con la misma capacidad.
- Estructura totalmente aislada, de segura y fiable.
- Aprovecha de un transformador de tipo S13 de alta capacidad de sobrecarga, baja pérdida y bajo ruido..La alimentación es flexible y confiable, y puede usarlo tanto para red en círculo como para el terminal.
- Santisfacer varios requisitos de salida de baja tensión, se pueden agregar contadores y cables salidos de baja tensión de acuerdo con los requisitos del usuario.
- Después de un tratamiento especial, tiene una fuerte capacidad anticorrosiva, de varias formas las estructuras. Se puede fabricarlo con chapa de acero general y acero inoxidable etc.
- Sirve para lugares sin riesgo de incendio, riesgo de explosión, libre de contaminación grave, corrosión química y vibración severa.Lo utiliza ampliamente en lugares de suministro de energía al aire libre tales como las ciudades, barrios residenciales, hoteles, hospitales, fábricas, minas, aeropuertos, ferrocarriles y desembarcaderos.
Detalles del producto
Descargar archivo
-

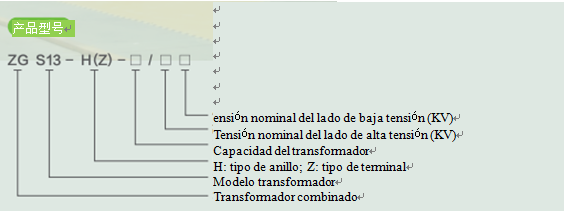

Modelo de producto
-
-
-
Características del producto
- De pequeño tamaño, con estructura justa,la superficie ocupada sólo de 1/3 ~ 1/5 de la ocupada por transformador nacional con la caja europea y con la misma capacidad.
- Estructura totalmente aislada, de segura y fiable.
- Aprovecha de un transformador de tipo S13 de alta capacidad de sobrecarga, baja pérdida y bajo ruido..La alimentación es flexible y confiable, y puede usarlo tanto para red en círculo como para el terminal.
- Santisfacer varios requisitos de salida de baja tensión, se pueden agregar contadores y cables salidos de baja tensión de acuerdo con los requisitos del usuario.
- Después de un tratamiento especial, tiene una fuerte capacidad anticorrosiva, de varias formas las estructuras. Se puede fabricarlo con chapa de acero general y acero inoxidable etc.
-
Condiciones de uso
- Altitud: ≤1000m
- Velocidad del viento: ≤35m / S (no más de 700pa)
- Temperatura ambiente: temperatura máxima +40 ° C, temperatura mínima -35 ° C
- Humedad relativa: el promedio diario no superior a 90%, el valo mensual en promedio no superior a 95%
- Antisismo: la aceleración horizontal no superior 0.4m / s2
- La aceleración vertical no superior a 0.15m / s2
- Inclinación del lugar de instalación: no superior 3 °
- Si se exceden de las condiciones citadas, puede hablar con nuestra empresa.
-
Parámetros tecnicos -
No.
Proyecto
Unidad
Parámetros tecnicos
l
Cuerpo del transformador
Tensión nominal del lado de alta tensión
kV
10，10.5
2
Tensión nominal del lado de baja tensión
kV
0.4
3
Capacidad nominal
kVA
30～2500
4
Método de cableado
Dynll, Yzn11, Yyn0
5
Frecuencia nominal
Hz
50
6
Cambiador de tomas de voltaje
kV
±5 ±2x2.5%
7
Nivel de ruido
dB
Norma nacional
8
Aumento de la temperatura de nivel del aceite.
K
≤55
9
Tensión soportada a frecuencia industrial durante 1min
kV
kV
35
55
kV
kV
5
10
Tensión soportada por impacto de relámpago (pico)
kV
kV
75
125
kV
kV
85
140
11
Método de enfriamiento
sumergido en aceite y autoenfriamiento .
12
Interruptor de carga de alto voltaje
Voltaje nominal
kV
12
24
13
Corriente nominal
A
315/630
14
Corriente nominal soportada de corta duración (4S)
kA
20/16
15
Corriente nominal de cierre de cortocircuito
kA
50/40
16
Números de separaciones a plena carga
Veces
100
17
Vida mecanica
Veces
2000
-
