Transformador tipo seco no encapsulado de tipo 3.SG(B)10, SG(B)11
- De anti-polvo y humedad: se pinta su exterior con un material especial a prueba de agua para formar una capa protectora especial contra el polvo, la humedad y la contaminación.
- De tamaño pequeño y peso ligero: se aprovecha del papel DuPont NOMEX como el aislamiento principal, que reduce el volumen y el peso en un 20% en comparación con los transformadores invertido de epoxi de la misma capacidad.Fuerte disipación de calor: estructura cilíndrica con varias capas, de estructura longitudinal de múltiples vías aéreas, con efecto de disipación de calor más mejor que el transformador invertido de epoxi
- Medio ambiente: de resina confiable y no inflamable, no tóxica, se puede descomponer y reciclar, no contamina el medio ambiente
-
Se sirve especialmente adecuado para las centrales hidroeléctricas de China, centrales térmicas, plantas de acero, de productos químicos, las minas y otras zonas de alta temperatura, alta humedad y alta contaminación.
Detalles del producto
Descargar archivo
-

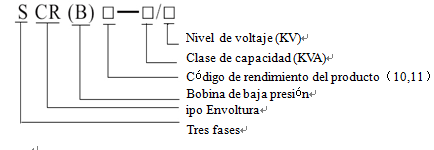

Modelo de producto
-
Características del producto -
De anti-polvo y humedad: se pinta su exterior con un material especial a prueba de agua para formar una capa protectora especial contra el polvo, la humedad y la contaminación.
-
De tamaño pequeño y peso ligero: se aprovecha del papel DuPont NOMEX como el aislamiento principal, que reduce el volumen y el peso en un 20% en comparación con los transformadores invertido de epoxi de la misma capacidad.Fuerte disipación de calor: estructura cilíndrica con varias capas, de estructura longitudinal de múltiples vías aéreas, con efecto de disipación de calor más mejor que el transformador invertido de epoxi
Medio ambiente: de resina confiable y no inflamable, no tóxica, se puede descomponer y reciclar, no contamina el medio ambiente
Condiciones de uso -
Altitud ≤1000m, -25 ° C ≤ Temperatura ambiente ≤40 ° C, tipo de interior. A los transformadores con enfriamiento automático de aire y por aire forzado, es necesario asegurarse de que el transformador tenga una buena capacidad de ventilación. Cuando se instala el transformador en un sótano u otro entorno con poca ventilación, se debe agregar los dispositivos de ventilación y de disipación de calor Los niveles de protección son IP00, IP20, IP23 y otros tipos.
-
Cuando la altitud seasea> 1000 metros o la temperatura ambiente sea superior a 40 ° C o inferior a -25 ° C, el producto se ajustará de acuerdo con los requisitos de GB1094.11 "Transformador de potencia Parte 11: Transformador de tipo seco".
-
Parámetros tecnicos
-
Parámetros técnicos del transformador de tipo seco no encapsulado de la serie SCR(B)10-30～2500/10
-
Capacidad nominal
kVA
Combinación de voltaje （kV)
Signos de grupo de unión
Pérdida en carga vacía
（W）
Pérdida de carga
（W）
（nivel F/H ）
Impedancia de cortocircuito %
Alta presión
（kV）
Cambiador de toma(%)
Baja presión
（kV）
30
6 6.3 6.6 10 10.5 11
±2.5
±5
0.4
Dyn11 Yyn0
190
760
4.0
50
270
1070
80
370
1480
100
400
1690
125
470
1980
160
540
2280
200
±5 ±2×2.5
620
2710
250
720
2960
315
880
3730
400
980
4280
500
1160
5230
630
1340
6290
630
1300
6400
6.0
800
1520
7460
1000
1770
8760
1250
2090
10300
1600
2450
12500
2000
3050
15500
2500
3600
18400
Parámetros técnicos del transformador de tipo seco no encapsulado de la serie SCR(B)11-30～2500/10
-
Capacidad nominal
kVA
Combinación de voltaje （kV)
Signos de grupo de unión
Pérdida en carga vacía
（W）
Pérdida de carga
（W）
（nivel F/H ）
Impedancia de cortocircuito %
Alta presión
（kV）
Cambiador de toma(%)
Baja presión
（kV）
30
6 6.3 6.6 10 10.5 11
±2.5
±5
0.4
Dyn11 Yyn0
170
760
4.0
50
240
1070
80
330
1480
100
360
1690
125
420
1980
160
480
2280
200
±5 ±2×2.5
550
2710
250
640
2960
315
790
3730
400
880
4280
500
1040
5230
630
1200
6290
630
1170
6400
6.0
800
1360
7460
1000
1590
8760
1250
1880
10300
1600
2200
12500
2000
2740
15500
2500
3240
18400
-
-
